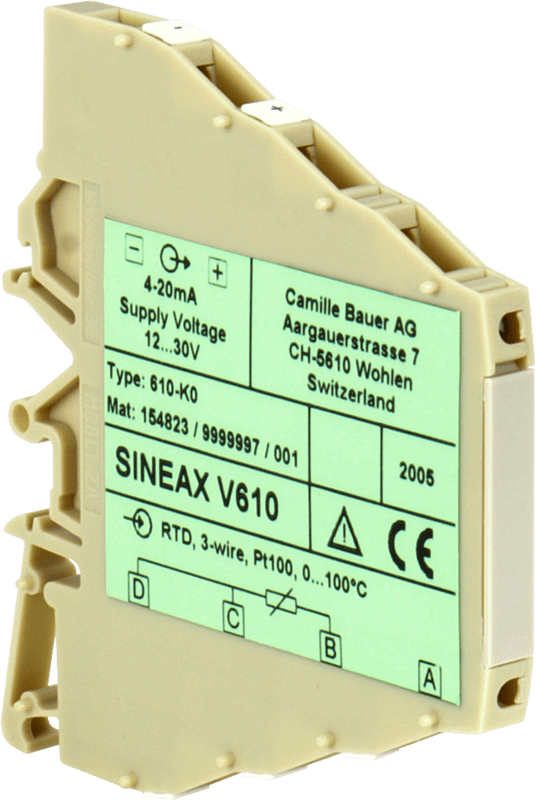

溫度變送器SINEAX V610

兩線制PT100輸入  K7軌道安裝

溫度變送器SINEAX V610產品應用：

SINEAX V610溫度變送器是一個兩線制變送器。它是設計用來結合熱電阻溫度計 PT100 測量溫度的。同時自動補 償熱電偶的非線性。輸出一個 4 到 20mA 的電流信號。可監測傳感器的開路和短路狀態，當檢測到其中一種情況時，輸出信號響應為已定義的信號模式。電源（12…30VDC）和信號被兩個連接在測量輸出上的導線連接在一起 （回路被供電）。

溫度變送器SINEAX V610產品特點 ：

☆ 兩線制變送器安裝在工藝環境中

☆ 傳感器開路和短路監測/輸出響應由 PC 設置決定

☆ 緊湊設計（外殼僅 7 毫米寬）/使空間得到充分利用

溫度變送器SINEAX V610產品技術數據：

測量輸入

熱電阻溫度計的溫度

電阻類型：                                        Pt 100型 (IEC 60 751)

測試電流：                                        ≤0，20mA

標準電路：                                        3線連接

輸入阻抗：                                        Ri＞10MΩ

導線電阻：                                        ≤30Ω每根導線

電流波動抑制：                                 50Hz

測量輸出（輸出/供電回路）

輸出信號 IA：                                    外加的直流電流與溫度成線性關系

標準范圍：                                         4 到 20mA，兩線制

輸出電流的偏差脈動：                       ＜ 1%p.p

響應時間：                                         大約 2S

精確數據（符合 EN/IEC 60 770-1）

參考值：                                            測量滿刻度值

基本精度：                                        誤差極限≤±0.2%，在參考條件下

參考條件

環境溫度：                                        23℃

電源：                                              18V DC

輸出負載：                                        250Ω

設置：                                               PT100，三線制，0 到 600℃

額外誤差(附加的)

低量程熱電阻溫度計：                       量程＜400 °C時誤差為±0.3K

高初始值                                           (額外誤差 = 因數×初始值)

熱電阻溫度計：                                 ± 0.00075 K / °C  導線對熱電阻

溫度計的影響：                                 ±0.01% /Ω

線性化：                                           ± 0.3%

影響因素

溫度：                                              ≤± (0.15% + 0.15 K)  測量溫度/10K

供電影響 (端子供電)：                      ≤± 0.005% /V

長時間漂移：                                   ≤ ± 0.1%

共模和差模的影響：                         ≤± 0.2%

傳感器開短路監測

信號模式：                                       輸出信號帶開端路監測，高達到21.6 mA

電源

直流電壓：                                       供電 12...30 V DC  大的余差波動 1% p.p.(供電不能低于 12 V)帶極性顛倒保護

安裝數據

外殼：                                             外殼 K7，頂部導軌安裝  尺寸參看“尺寸圖”部分

外殼的材料：                                   聚氨酯可燃性級別 V2，符合 UL94，自熄滅，不滴落，無鹵素

安裝：                                             針對卡扣--G 型導軌安裝符合 EN50 035-G32  或 頂部導軌安裝符合 EN50  (35×15mm or 35×7.5mm)

標準

電磁兼容性：                                   符合EN50 081-2和EN50 082-2 標準

防護等級：                                      外殼IP40；端子 IP20  （符合 IEC529  或 EN60 529）

電氣標準：                                      符合 IEC 1010 或 EN61 010

環境條件

氣候等級：                                      IEC60 068-2-1/2/3

環境溫度范圍：                              ﹣25到55℃

儲存溫度范圍：                              ﹣40到80℃

年平均相對濕度：                            ≤75%，沒有潮氣冷凝
