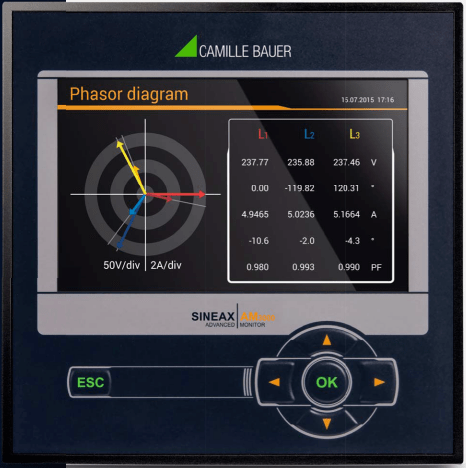

大電流變送器SINEAX AM1000 2000 3000產品簡介：

緊湊的SINEAX AM-SERIES系列大電流變送器設備用于大電流電網的測量與監控，擅長于顯示電網質量和直觀的操作。設備提供了廣泛的功能,甚至可能延長可選組件。設備由通信接口連接到電網運行環境中,通過數字I/Os,模擬輸出或模擬繼電器。

SINEAX AM-SERIES系列大電流變送器設備普遍適用于工業廠房，建筑自動化或者能量分布。

高達690V的額定電壓和CATlll測量類別可以 直接連接到低壓系統。

SINEAX AM-SERIES系列大電流變送器通用測量系統允許直 接使用設備連接到任何類型的輸電網，從單相電源到四線不平衡負載系統。 AM系列設備可以完全適應站點通過TFT顯示的需求。有以太網接口的版本允許沒有任何特殊軟件的網頁配置。

大電流變送器SINEAX AM1000 2000 3000技術數據：

輸入

標稱電流                                 1 … 5 A (max. 7,5 A)

極大值                                     7,5A

過載容量                                 10A permanent

                                                100 A, 5x1 s, interval 300 s

標稱電壓                                  57,7 … 400 V, 100 … 693 V

極大值                                      480 V, 832 V (sinusoidal正弦曲線)

                                                 800VlN,1386VLL,10X1 s,interval 10s

標稱頻率                                   45 … 50 … 55 Hz, 55 … 60 … 65 Hz

測量TRMS值                            Up to 60th harmonic諧波

電源變體

標稱電壓                                  100 … 230 V AC/DC (AM1000)

                                                 110 … 230 V AC, 130 … 230 V DC

                                                 (AM2000/3000)

                                                 110 … 200 V AC, 110 … 200 V DC

                                                 (AM2000/3000)

                                                 24 … 48 V DC (AM1000/2000/3000)

消耗                                         ≤ 20 VA

連接類型

單相或分相(2-相系統)

3或4線平衡負載

僅AM3000:3線平衡負載 [2U, 1I]

3線不平衡負載,Aron連接

3或4線不平衡負載

4線不平衡負載,Open-Y

I/O-接口

模擬輸出                                (可選)

線性化                                   線性,彎折

范圍幅度                               ±20 mA (24 mA max.),雙極

精確度                                  ±0,2% of 20 mA

負載                                      ≤ 500 Ω (max. 10 V/20 mA)

負載影響                               ≤ 0,1 %

殘余脈動                               ≤ 0,2 %

繼電保護                               (可選)

接觸                                       轉換觸電,雙穩定

負載能力                               250 V AC, 2 A, 500 VA

                                             30 V DC, 2 A, 60 W

數字輸入

標稱電壓                             12/24 V DC (30 V max.)

邏輯零                                 –3 to +5 V

邏輯一                                 11 to 30 V

數字輸出

標稱電壓                             12/24 V DC (30 V max.)

標稱電流                             50 mA (60 mA max.)

負載能力                             400 Ω … 1 MΩ

根據IEC/EN 60688的基本不確定性

                                            AM1000/2000             AM3000

電壓,電流                            ±0,2 %                        ±0,1 %

 功率                                   ±0,5 %                        ±0,2 %

功率因素                             ±0,2°                          ±0,1°

頻率                                    ±0,01 Hz

不平衡 U,I                           ±0,5 %

諧波                                    ±0,5 %

THD U, I                             ±0,5 %

有功功率                                   Class 1, EN 62 053-22

無功功率                                   Class 1, EN 62 053-24

界面

以太網                               標準(AM3000),可選(AM1000)

連接                                   RJ45 插座

物理                                   以太網 100Base TX

模式                                   10/100MBit/s,全/半雙工,自適應

協議                                   Modbus/TCP,  http, NTP(同步計時)

MODBUS/RTU                  標準(AM2000),可選(AM1000,AM3000)

物理                                   RS-485, max. 1200 m (4000 ft)

波特率                                2,4 to 155,2 kBaud

參與數量                            ≤ 32

時間基準                            內部時鐘

時鐘準確度                        ± 2分鐘/月 (15 to 30°C)

同步                                   通過同步脈沖或者NTP服務器

功率儲存                            > 10年

環境條件,一般信息

操作溫度                           –10 to 15 to 30 to +55 °C

儲存溫度                          –25 to +70 °C

溫度影響                          0,5×基本不確定性 每10K

長期漂移                          0,5×基本不確定性 每年

其他                                 應用組Ⅱ(EN 60688)

相對空氣濕度                  ＜95% 沒有露情況下

操作海拔高度                  ≤2000m 在平均海平面以上

僅用于建筑物內！

機械性能

安裝位置                        控制面板安裝

外殼材料                        聚碳酸酯(Makrolon)

燃燒性等級                     V-O根據UL94,自熄, 不滴水,無鹵

重量                               500 g

安全性

當前的輸入電流相互隔離

保護等級                       Ⅱ(保護絕緣,電壓輸入通過保護阻抗)

污染程度                        2

保護                               IP54(前部),IP30(房屋),IP20(終端)

測量范圍                       CATⅢ
