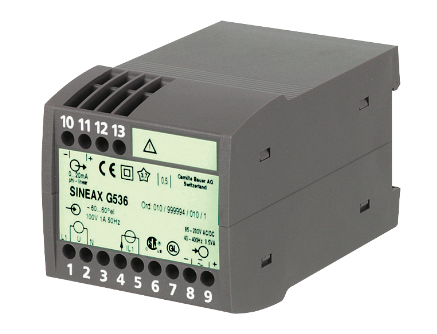

功率變送器SINEAX G536

功率變送器SINEAX G536產品簡介：

SINEAX G536功率變送器用于獲取單相系統或對稱加載三相系統的電流和電壓之間的相位角或功率因數。

功率變送器SINEAX G536產品應用：

SINEAX G536功率變送器用于獲取由非線性負載或無功阻抗引起的損耗。在一天之中，這種損耗會引起強烈的波動，波動會阻礙靜態無功功率補償，因為過度補償是禁止的。變流器和變壓器連接或直連。

該功率變送器同樣用于相位角或功率因數的變送器可以通過適用于基本波占主導地位的失真輸入變量，輸出與測量相位角或功率因數成比例的直流信號。

功率變送器SINEAX G536產品特點：

? 監控能量分布系統和過程工程中的無功功率需求
? 測定無功功率補償的特征值
? 德國勞埃德船級社標準，適用于船舶
? 輸出信號可用于指示,注冊,監測和控制
? 通過電流隔離和防震終端(IP20)保證安全性

功率變送器SINEAX G536技術數據：

? 測量輸入：單相交流電流系統或相同負載下3/4線三相系統
? 標稱電壓100V,230V,400V或用戶自定義10...690V
? 標稱電流1A,5A或用戶自定義0.5...6A
? 標稱頻率50/60Hz或10...400Hz
? 測量范圍：相位角–60°…0°…+60°el或–180°…0°…+180°el或
? 功率因數0.5...cap...0...ind...0.5或–1…ind…0…cap…1…ind…0…cap…–1
? 測量范圍 ≥20°el, 明確指示僅達到
? 測量輸出：極大輸出值0...20mA,4...20mA,0...10V或
? 用戶自定義在1...20mA或1...10V范圍內
? 輸出信號單極,對稱雙極或過零
? 設置時間可選輸入頻率的2,4,8或16周期
? 精度：等級0.5在15...30℃內
? 供電電源：24-60V AC/DC或85-230V AC/DC(也可從內部的測量輸入)
? 24V AC/24-60V DC,通過低電壓側連接
? 外形尺寸：69.1 x 70 x 112.5 mm,
? 頂帽式導軌安裝(35x15mm或35x7.5mm)
