作者：德國GMC-I高美測儀（上海電勵士）                  關鍵詞：CBM、在線電力監控儀表、電力變送器在工廠的應用

CBM在線電力監控儀表PCB印制電路板工廠的應用和推廣

24/7 全天候能源消耗和供電異常監控

PCB印制電路板行業介紹

印制電路板（PCB）：指采用印制技術，在絕緣基材上按預定設計形成導電線路圖形或含印制元件的功能板，用于實現電子元器件之間的相互連接和中繼傳輸，是電子信息產品不可缺少的基礎元器件。

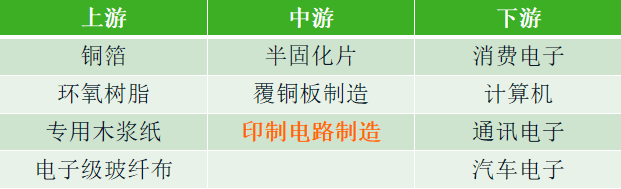

印制電路板 ( PCB ) 行業產業鏈：

PCB板廠供配電系統： GB51127-2015要求

供電系統

☆ 生產用主要工藝設備，宜由專用變壓器或?qū)Ｓ玫蛪吼侂娋€路供電；

☆ 對電源連續性有特殊要求的工藝設備及儀表（電鍍、層壓等），應設置備用電源；

☆ 廠房內單相負載，存在不平衡電流，還有熒光燈、變頻器等非線性負載，配電線路存在高次諧波電流，中性線也會有較大的電流，因此建議適用TN-S或TN-C-S系統。

☆ 變壓器低壓側應設置低壓無功補償柜。

☆ 重要工藝設備（光繪機、蝕刻、檢測設備、曝光機等），宜設置不間斷電源供電裝置；

☆ 電鍍、內層蝕刻機、外層蝕刻機、底片光繪機、檢測設備、曝光機等工藝設備突然停電后，若短時間不能恢復供電，會引起正在生產的產品受損甚至報廢：停留在蝕刻機內的PCB會蝕刻過度報廢，無法返工；

☆ 底片光繪機價值高，停電對設備影響很大。

☆ 電鍍整流設備等諧波特別嚴重的工藝設備，宜設置相應的諧波處理裝置。

設備和電氣節能

☆ 工廠動力設備應選用高效率、低能耗機型；

☆ 變壓器的臺數和容量應根據生產工藝及其配套輔助設施、公用動力設施等用電負荷特點和變化狀況確定；

☆ 功率大于50kW的用電裝置宜單獨配置電流表、有功電能表等計量裝置；

☆ 應采用效率高、能耗低、性能先進的電氣產品；

☆ 采用電感鎮流器的電氣放電燈宜在線路或燈具內設置電容補償，功率因數不應低于0.9。

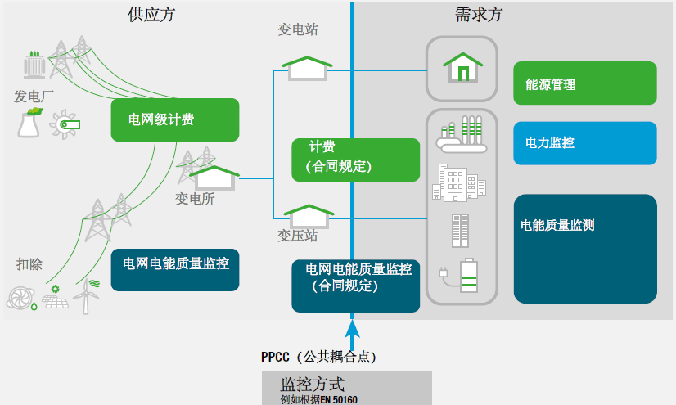

PCB板廠電力監控解決方案：電能質量和能耗監控

☆ 低壓配電柜

☆ UPS電源

☆ 高壓進線柜

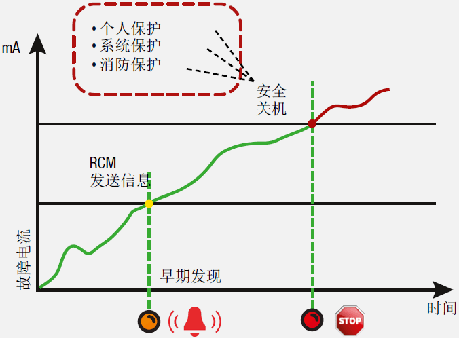

PCB板廠電力監控解決方案：故障電流監控

GMC-I PCB板廠 電能監控方案 24/7

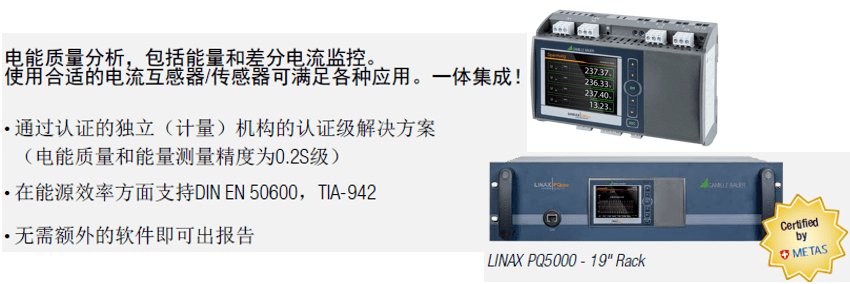

PQ系列認證級在線電能質量分析儀：PQ3000 / PQ5000

最高精度——滿足IEC 61000-4-30 Ed.3標準的CLASS A級

權威認證——獲得IEC 62586-1/2 Ed.2 標準第三方獨立認證

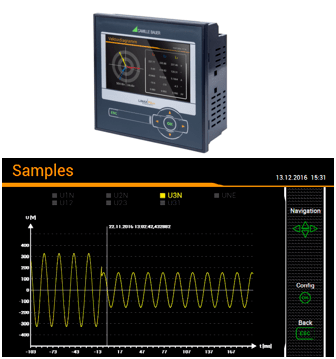

AM系列故障錄波儀：AM1000 / AM2000 / AM3000電量變送器

☆ 電力系統中的電量測量和監控

☆ 按電能標準記錄電壓故障波形

☆ RCM故障電流監控

☆ 同時支持4路電流與電壓輸入

☆ 支持標準以太網通信，可實現網頁瀏覽，測量顯示，系統進程控制，維護服務及固件升級

☆ 可自由擴展數據存儲

SIRAX系列多功能電量表

高性價比的電測功能：MM1200 / BM1200

測量各類電參數，包括均值、諧波、能耗、有功、無功等等；操作及配置簡單容易。

ENERGYMID系列電能表

可下至設備級的能耗記錄的專業解決方案：

ENERGYMID / ENERGYSENS

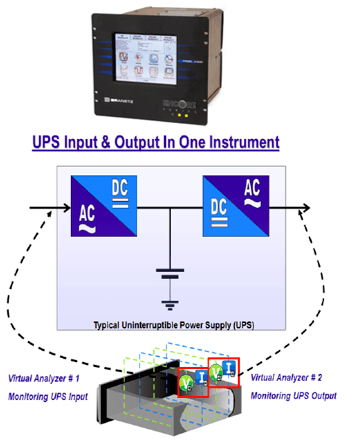

UPS在線監測系統：Encore 61000

☆ Encore系統在持續驗證優化電能質量的基礎上監控電源和UPS系統輸出；

☆ 基于Web瀏覽器的電能質量監測使管理人員無論身處何地，都可方便獲得各種所需的電能質量信息；

☆ 捕捉全方位的監測數據，包括由其他監控系統經常常錯過的細節；

☆ 驗證UPS的性能；

☆ 預測供電質量與可靠性的趨勢；

☆ 可拓展的測點范圍增加企業的應用范圍。
