電量變送器在核電行業應用案例以及核電發電原理及流程：

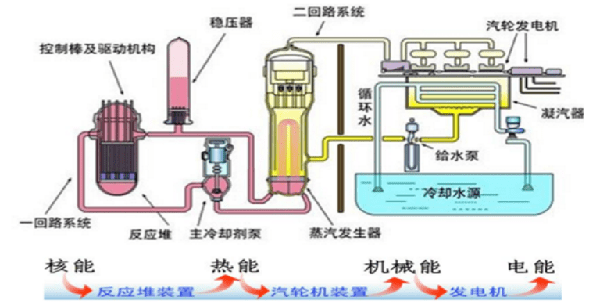

核電發電原理及流程：

核電站發電：核能-熱能-機械能-電能的轉換過程。根據慢化劑不同可分為：沸水堆、壓水堆及重水堆。以下為我國使用多的壓水堆，核反應產品的能量，在一回路中，冷卻劑經過主泵循環到反應堆帶走熱量，循環到蒸汽發生器，熱量對其中的液態水進行加熱。

二回路：蒸汽發生器中的液態水變成水蒸氣，水蒸氣帶動汽輪機裝置運轉，而后驅動發電機組發電。水蒸氣在凝汽器中經過海水冷卻，變?yōu)闊釕B(tài)水，再次進入蒸氣發生器循環。

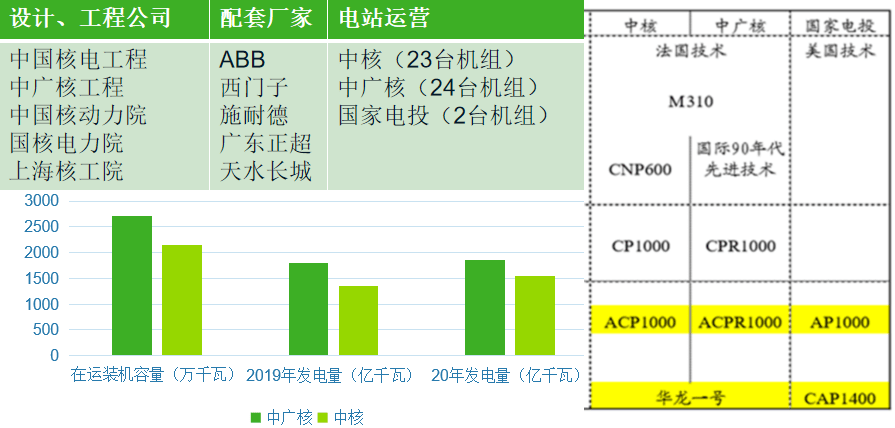

核電行業相關公司

核電行業應用案例介紹

紅沿河發電機組出口功率變送器—DM5S

發電機在并網或解列時，發電機組升功率或降功率的過程中，DM5S的輸出信號會有相當?shù)耐蛔儭?/span>

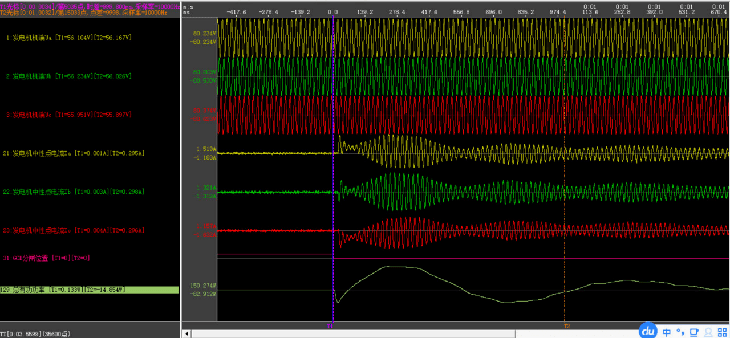

實驗室模擬的情況

解決辦法

DM5S的一大優點--Automatic sacling（自動量程），其特點是：無需硬件改變，就可以涵蓋多種可能的輸入范圍。通過對電流和電壓輸入的可變放大器級(level)來執行對輸入信號的自適應。根據現場應用需求，通過編程來固定量程，或讓它們量程自動跟隨以在測量期間實現大精度。

Automatic sacling（自動量程）的缺點是，例如，出現瞬變電流-瞬時電流峰值，變送器的放大器級被改變時，必須至少一個工頻周期的穩定時間直到信號再次穩定。在這個很短的時間內，測量結果是不可靠，并將被之前最后一個穩定測量值代替，這就是造成輸出有突變的原因。

實驗室記錄的突變情況就是因?yàn)椋跍y(cè)量信號變化的過程中，取用前一個穩定值，就會造成功率計算在上升過程中向下突變；在功率下降過程中向上突變。

“自動量程“功能默認是打開

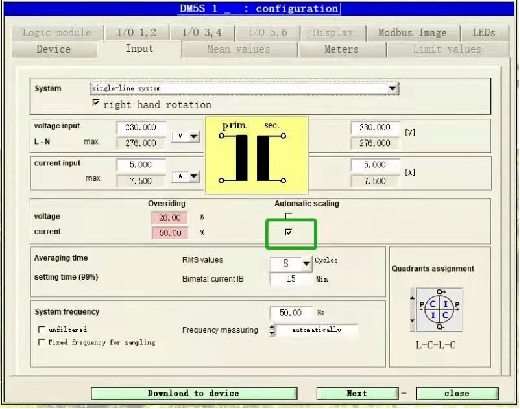

編程界面

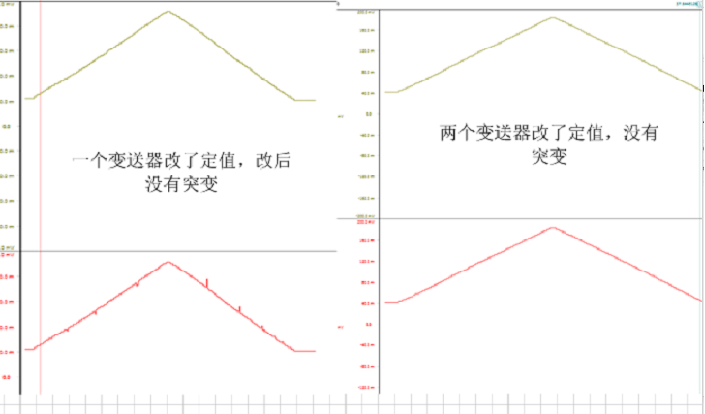

問題解決
