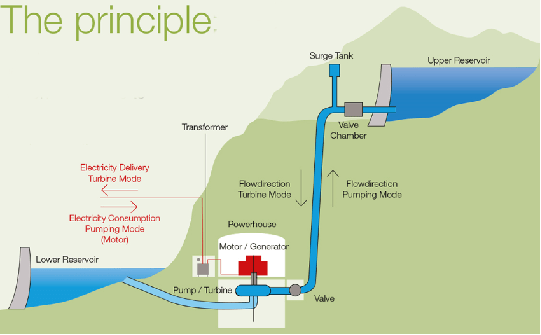

系統組成和介紹-抽水蓄能水電站簡介：

上游蓄水池 upper reservoir

☆ 閥室 valve chamber

☆ 緩沖槽 surge tank

☆ 控制閥門

☆ 抽水機/水輪機

☆ 電機/發電機

下游蓄水池 lower reservoir

☆ 電力消耗抽水模式（電機工作）

☆ 電力傳輸水輪機模式

☆ 變壓器

☆ 電力和控制室

抽水蓄能電站與常規水電站有許多相同之處，也有許多不同之處。抽水蓄能電站有上水庫，上水庫水可流向下方的水輪發電機，推動水輪發電機發電，這是相同之處；抽水蓄能電站還有下水庫，推動水輪發電機發電后的水沒有流走，而是儲存在下水庫，抽水蓄能電站可以把下水庫的水泵到上水庫，這是大的不同，也就是說，抽水蓄能電站的水流是雙向運行的。

抽水蓄能電站使用的水輪機是雙向可逆的，既可以作為水輪機使用也可作為水泵使用；抽水蓄能電站的電機也是雙向運轉的，既可以作為發電機又可以作為電動機使用。上水庫的水流向下水庫時推動水泵水輪機旋轉，帶動電動發電機向電網輸電；使用電網的電驅動電動發電機旋轉，帶動水泵水輪機把下水庫的水泵到上水庫。

抽水蓄能電站具有調峰填谷的效益，承擔備用電源的作用，與其他發電形式配合運行。

工業產品在水電站中的應用

☆ 水位監測

☆ 水輪機導向葉片角度監測

☆ 發電機的控制系統包含勵磁系統和調速系統

☆ 計算機監控系統交采表

涉及產品類型

多功能可編程電量變送器：

SINEAX DM5系列，SINEAX CAM SINEAX DME4系列

多功能電量顯示表：

SINEAX AM系列 多功能電量數顯表

過程控制：

SINEAX V600系列 過程控制儀器

角位變送器：

KINAX WT 系列角位變送器

在線電能質量監測：

LINAX PQ系列電能質量監測儀
