一、電量變送器干什么用的

電量變送器是一種把被測量強電信號轉換為模擬直流輸出信號的設備，被測量的強電信號一般為交流電流、交流電壓、有功功率、無功功率、有功電能、無功電能、頻率、相位、功率因數、直流電壓、直流電流等，一般按線性比例轉換成直流電流或電壓的測量設備，輸出的信號一般為4~20mA或0~10V，也可以是正負20mA的范圍。

二、電量變送器的工作原理

電量變送器根據功能類型可分為單功能變送器和多功能變送器。

單功能變送器可分為交流電流變送器、交流電壓變送器、有功/無功功率變送器、頻率變送器、相角變送器等。通過對輸入信號的處理，根據功能不同依據不同原理進行內部處理后變送輸出。

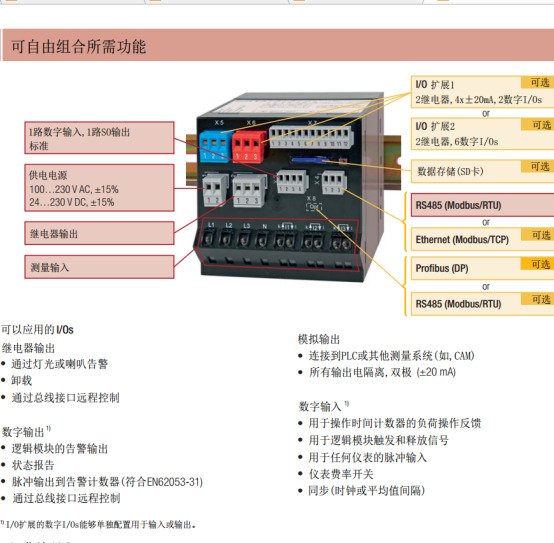

相對比單功能變送器僅可以獲取單一電量參數，使用基于微控制器的多功能變送器可以同時獲取多個電量參數，基于采樣值計算所需的測量變量，并進行變送輸出信號。

系統采樣原理

1. 測量系統的基頻。簡單的儀器往往假設系統頻率為一個常數，而這樣會導致較大的測量誤差。

2. 根據測得的基頻對各相的電壓和電流輸入變量進行采樣，質量標準由每個周期的采樣數量和測量系統的重復分辨率決定。

采樣過程的正確時序?qū)Σ黄胶夂拖辔徊罘治鲋陵P(guān)重要。

3. 基于采樣值計算所需的測量變量。

4. 測量值可用于過程控制，PLC或者模擬量顯示儀表，極限值可用于監控系統，數字測量值可通過總線接口傳輸。

5. 更廣泛的分析應用。數據分析往往受到已投運系統的功能限制， 高制品的產品功能則可拓展了相關的應用。

三、電量顯示表安裝在什么地方

電量顯示表作為測量電參數儀表，作為用戶側來說，一般安裝在全廠進線、每個回路的饋線和重要負載的位置。根據功能可用于測量電壓、電流、有功功率、無功功率、功率因素、不平衡度等等電量參數。只要用電的地方需要測量，均可以安裝電量表，來監測各種電力參數和電能計量，使電力生產安全可靠，為合理分配電能節能降耗提供有力的依據，并為后期電力工業自動化做好準備。

四、電量顯示表怎么接線

電量顯示表的接線需要根據現場實際測量的負載情況進行接線。如果測量的是單相系統，那么就接入一路電壓和一路電流。如果是三相系統，還需要根據具體情況接線，可分為：三相三線平衡系統、三相三線不平衡系統、三相四線平衡系統、三相四線不平衡系統等主要幾種接線方式。具體的接線端子具體如下：

電量變送器接線示意圖
