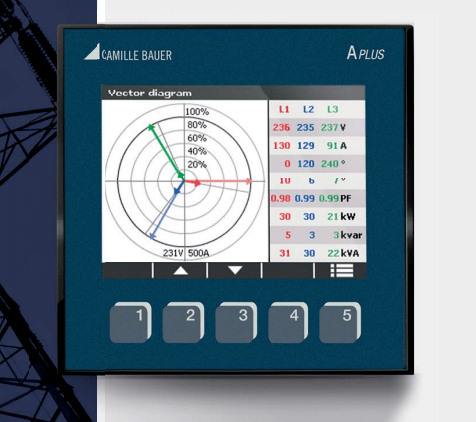

多功能電量變送器技術參數：

輸入

標稱電流：                     可調1...5A

最大：                            7.5A(正弦曲線)

消耗：                            ≤ I2  x 0.01 Ω每相位

過載能力：                     連續10A

                                      100 A, 10 x 1 s, 100 s

通過羅氏線圈測量電流

測量范圍：                     0…3000A，自動設換范圍

標稱電壓：                     57.7…400 VLN , 100…693 VLL

最大：                            480 VLN , 832 VLL (正弦曲線）

消耗：                            ≤ U2  / 3 MΩ每相位

電阻抗：                        3 MΩ每相位

過載能力：                     480 VLN, 832 VLL 連續

                                       600 VLN,1040 VLL, 10 x 10 s, 間隔10 s

                                       800 VLN ,1386 VLL , 10 x 1 s, 間隔10 s

系統：                            單相

                                      分相（2相系統）

                                      3線，平衡負荷

                                      3線，不平衡負荷

                                      3線，不平衡負荷，阿倫連接

                                      4線，平衡負荷，4線，不平衡負荷

                                      4線，不平衡負荷，Open-Y

標稱頻率：                    45... 50 / 60 ...65 Hz

測量TRMS:                    達到63次諧波

測量不確定性

參比條件：                     周圍環境溫度15....30℃，正弦曲線，（符合IEC/EN 60688)測量超過8個周期，PF=1, 50...60 Hz

電壓，電流：                 ± (0.08% MV + 0.02% MR) 1) 2)

功率：                            ± (0.16% MV + 0.04% MR) 3) 2)

功率因子：                     ± 0.1° 4)

頻率：                            ± 0.01 Hz

不平衡U,I:                      ± 0.5%

諧波：                           ± 0.5%

THD電壓：                    ± 0.5%

TDD電流：                    ± 0.5%

有功能量：                    等級0.5S, EN 62053-22

無功能量：                    等級2, EN 62053-23

供電電源：                    通過可拔插終端

標稱電壓：                    100…230 V AC ±15%, 50...400 Hz 24...230 V DC ±15%

消耗：                            ≤ 7 VA

I/O-接口

基本設備：                    1路繼電器輸出，轉換觸電

                                      1路數字輸出（固定）

                                      1路數字輸入（固定）

I/O擴展1:                       2路繼電器輸出，轉換觸電

                                      4路雙極模擬輸出

                                      2路數字輸入/輸出

I/O擴展2:                       2路繼電器輸出，轉換觸電

                                      6路數字輸入/輸出

模擬輸出：                    通過可拔插終端，電隔離

線性化：                        線性，二次彎折

范圍：                           ± 20 mA（最大24mA）,雙極

不確定性：                    20mA的±0.2%

負荷：                           ≤ 500 Ω (最大 10 V / 20 mA)

負荷影響：                    ≤ 0.2%

殘余紋波：                    ≤ 0.4%

繼電器：                       通過可拔插終端

觸點：                           轉換觸電，雙穩

負荷能力：                    250 V AC, 2 A, 500 VA 30 V DC, 2 A, 60 W

數字輸入/輸出

通過可拔插終端連接。用于I/O可擴展獨立配置作為輸入或輸出。

輸入（符合EN 61131-2 DC 24 V Type 3):

標稱電壓                         12 / 24 V DC (最大30 V)

邏輯零                             -3到+5V

邏輯一                             8到30V

輸出（部分符合EN 61131-2）：

標稱電壓                          12 / 24 V DC (最大30 V)

標稱電流                          50 mA (最大60 mA)

負荷能力                          400 Ω … 1 MΩ

接口

Modbus/RTU                   通過可拔插終端

物理：                             RS-485,最大1200 m (4000 ft)

波特率：                         1,2 bis 115,2 kBaud

參與者數量：                  ≤ 32

Profibus DP                    通過9針D-Sub插座

物理：                            RS-485,最大100…1200 m

波特率：                        自動檢測(9,6 kBit/s…12 MBit/s)

參與者數量：                 ≤ 32

以太網                           通過RJ45-連接器

物理：                           以太網100BaseTX

模式：                           10/100 MBit/s,全雙工/半雙工，自動協商系統

協議：                           Modbus/TCP NTP ( 時間同步)

時間參考：                    內部時鐘（RTC）

不確定性：                    ± 2分鐘/每月（15到30℃），通過PC軟件微調

同步：                           通過同步脈沖或NTP服務器

運行儲備：                    >10年
