什么是勵磁？

發電機運行時需要有一個直流磁場，產生這個磁場的直流電流，稱為勵磁電流，向同步發電機的轉子繞組提供。

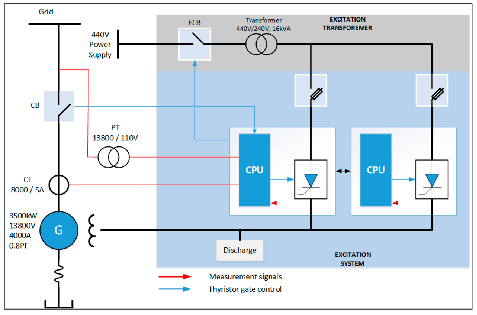

什么是勵磁系統？

把整個供給勵磁電流的線路和設備裝置稱為勵磁系統。

勵磁系統的組成主要包含

☆ 勵磁控制單元

☆ 勵磁功率單元

☆ 電力系統穩定器PSS

☆ 限制和保護電路

☆ 電力變送器和負載補償

勵磁系統的作用是什么？

勵磁系統(Excitation System)作用是控制發電機的電壓和無功功率。

無功功率Reactive Power (VAR)

定義：許多用電設備都是根據電磁感應原理工作的，比如變壓器，電機等，它們都是依靠建立交變磁場才能進行能量的轉換和傳遞，為建立交變磁場和感應磁通而需要的電功率稱為無功功率。

凡是有電磁線圈的電氣設備，要建立磁場，就要消耗無功功率。沒有無功功率，電機就不會轉動，變壓器也不能變壓。所以無功功率決不是無用功率。

作用：在正常情況下，用電設備不但從發電機取得有功功率，同時還需要從發電機取得無功功率。如果電網中的無功功率供不應求，用電設備就沒有足夠的無功功率來建立正常的電磁場，那么這些用電設備就不能維持在額定情況下工作，用電設備的端電壓就要下降，從而影響用電設備的正常運行。

發電機輸出的無功與勵磁電流大小有關。

勵磁控制單元

包括勵磁調節器，強行勵磁，強行減磁和滅磁等，它會根據發電機的運行狀態，自動調節功率單元輸出的勵磁電流，滿足發電機運行的需要。

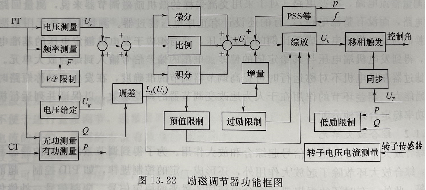

勵磁調節器：由它感受發電機的電壓，電流或其他參數的變化，然后對勵磁功率單元施加控制作用，進行勵磁調節，維持發電機端電壓在給定范圍內。

     自動方式：比較發電機實際端電壓與自動給定值，用以控制端電壓。

     手動方式：比較發電機實際勵磁電流與手動給定值，用以控制勵磁電流（當PT故障時）。

它向同步發電機的勵磁繞組提供直流勵磁電流，建立直流磁場。

按照勵磁電源的供給方式，勵磁方式有以下幾種

☆ 直流勵磁系統

☆ 交流勵磁系統

☆ 靜態勵磁系統

按照勵磁電流的供給方式，分為

☆ 他勵發電機，從其他電源獲得勵磁電流的發電機

☆ 自勵發電機，從發電機本身獲得勵磁電流的發電機
