水電調速系統的作用和系統組成

水電調速系統的作用

調速系統(Governor System)作用是控制水輪機和發電機的轉速（頻率）和有功功率。是水電站中重要的控制系統。

調速系統組成主要涉及 ：

• 調速器 governor

• 水輪機 turbine

• 發電機 generator

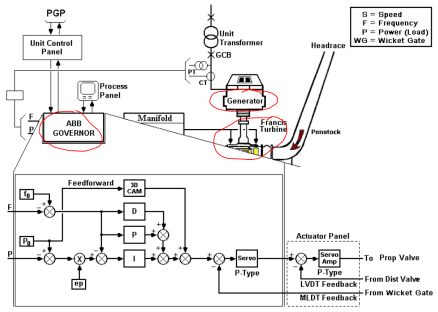

調速系統的組成：

調速器 Governor

    ? PID 控制器

    ? 執行機構 actuator

水輪機

水輪機是水電站中將水流的動能轉化為機械能的設備。通過水電站的大壩將水流集中，讓水通過水渠管道引至水輪機，沖擊水輪機轉動，并由水輪機帶動與其連接的發電機產生電能。

按照工作原理，大致可分為三類：

? 沖擊式水輪機 impulse turbine

  利用高速水流沖擊水斗或葉片做功

? 反擊式水輪機 reaction turbine

  利用水流的壓力和動能來做功

? 水泵水輪機

  一種可逆式水輪機，即可做水輪機，也可做水泵，一般用在抽水蓄能電站

水電調速系統需要應用到的產品介紹：

角位傳感器 KINAX

推薦 KINAX WT707/WT717

絕對位置角位變送器，用于惡劣環境，直徑>100mm

• 適用于現場應用的堅固的單圈或多圈角位變送器

• 絕對位置角位變送器

• 堅固耐用，可承受高機械負載

• 低磨損和免維護

• 可編程和不可編程版本

• 模擬量接口4...20mA

• 可提供符合 ATEX 和 IECEx 的防爆保護 “Ex ia IIC T6 Gb”

• 提供符合海事執行標準版本（GL,LIoyd）

• 提供耐海水版本

• 也可提供高達1600:1的齒輪比

多功能電量變送器 SINEAX CAM

• 支持多種電氣系統

• 功率不確定度±0.2%

• 頻率不確定度±0.01Hz

• 最多支持8路模擬量輸出

• 支持多種通訊方式

• 可編程

多功能電量變送器 SINEAX DM5系列

• 支持多種電氣系統

• 功率不確定度±0.2%

• 頻率不確定度±0.01Hz

• 最多支持4路模擬量輸出

• 支持多種通訊方式

• 可編程
