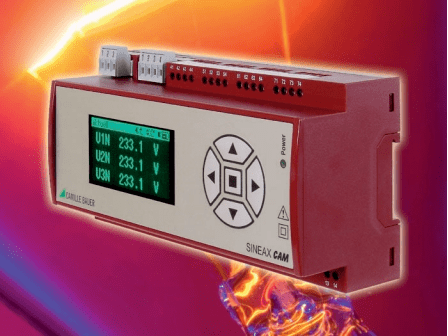

SINEAX CAM 變送器可擴展頻率測試范圍電量變送器

我們公司的SINEAX CAM可擴展頻率測試范圍的電量變送器標準產品可用于配電系統或工業工廠的測量且采用新的軟件編程適應了MTU公司的具體要求，SINEAX CAM的模塊化設計允許對單個應用程序和信息進行定制化調整，應對客戶的各種要求。

高性能及可靠性: 船舶、鐵路車輛或者石油天然氣工業應用的發動機驅動系統必須滿足高的要求. MTU Friedrichshafen GmbH 公司產品在制造過程中需要進行全面測試，他們為客戶提供好的柴油機，驅動系統以及備用的柴油發電機組.我們公司的SINEAX CAM多功能電量變送器定制了一些參數，使得其頻率范圍可以擴展到這些測試.

MTU發電機組試驗站中，變送器的頻率范圍應延長到10~70Hz. 例如，在船舶推進技術中心就要求使用這種頻率范圍. 受限，我們的定制版CAM表在試驗站中進行了日常運行測試. 測量值曲子模擬輸出，并由MTU設備進行指示。我們在發電機頻率在40~65Hz之間時測試了精度，與現有校準測量值相比，偏差一直很低。

在安裝到測試站之前，MTU專家進行了額外的測量分別測試不同頻率和輸入電壓/電流的精度，對非常小的二次變壓器電流進行了模擬，為將來更多的測試項目做準備。

其實，SINEAX CAM代表控制分析和計量-設計用于電力分布系統或工業、工廠的測量任務,包括電流系統狀態，非線性負載引起的污染以及能源系統的全部負載都可以測定。

持續不間斷測量保證了任何系統變化都被可靠的獲取，也包括測量數據。高性能測量系統使得設備也適用于強失真系統，過零交點 或相位角控制，I/O接口可以根據需求設置,有多達4個不同功能的模塊提供使用。

記錄器可以對測量值發展過程進行長期記錄，例如， 監控變壓器的變動負載或幫助儀表自動讀數。列表記錄定義事件，告警和同步的系統信息用于電力系統中事件的后續分析電壓和電流的準確度為0.1.

客戶可以分配不同的函數設計四個終端組。模擬和數字輸入和輸出以及110/230 V AC的高壓輸入用于電壓監測或同步。零導體電流測量，兩個繼電器輸出和一個通用開關電源完成功能范圍。.

MTU公司預先已使用了西門子S7.來測量和顯示三組電壓和電流（0...480V AC,0...110V DC,0...28V DC）交流值由SINEAX CAM多功能電量變送器來記錄，頻率范圍擴大到10...70Hz。S7與SINEAX CAM之間的通訊是通過Modbus來實現的。

未來，我們可以用以太網接口和可選總線接口升級一起，并未標準線路提供連接，如果測量頻率范圍超出額定范圍（特別是低于10Hz），則可以通過Modbus或以太網額外顯示電流、電壓、頻率和功率值。

MTU對于SINEAX CAM變送器的測試和開發歷時6個月。在此階段中，我們與MTU互相學習，共同進步，雙發溝通密切且順利。無論出現什么問題，我們都有對一個的解決辦法很快會提出。SINEAX CAM頻率范圍廣，精度高，適用于發電機試驗站和柴油發電機組，MTU對進一步開發特別感興趣。

在待機功耗，恒流和熱電聯產等領域，對柔性和高精度傳感器的需求越來越大，我們公司未來計劃更高的頻率測試范圍（130Hz），例如，會有需求的德國鐵路，工廠制造，公司應急電源-發電機組等。130Hz的頻率范圍也涵蓋了變頻器的全部應用范圍。
