一、隔離放大器的隔離方式有哪些

隔離放大器，顧名思義分為隔離與放大兩部分，常見的隔離方式有變壓器耦合、光電耦合和電容耦合三種方式。

隔離是指電氣上的隔離,讓信號通過其他渠道進行傳輸,避免電氣上的直接相連。保證信號不失真,并具有較高的隔離電壓和一定的頻率范圍是隔離放大器的基本要求。

正如我們所知,變壓器是通過磁的耦合將信號從初級傳遞到次級,從而起到電氣隔離的作用。但是變壓器不能傳遞直流信號，只能變換交流信號。如果被放大的是直流信號,將會被變壓器阻斷,因此隔離放大器的內部必須有一個調制/解調電路,輸入的低頻信號,即便是直流,首先被調制成一個高頻信號,加在變壓器的初級,通過磁的耦合將信號傳遞到次級;在變壓器的次級再經過解調電路還原為低頻信號。工作電源經過DC—DC變換,分別為輸入和輸出電路提供電源,使得隔離放大器可以做到輸入、輸出、電源三端之間完全隔離。

二、信號隔離器的原理及接線

信號隔離器的工作原理是通過半導體器件對變送器或儀表的輸入信號進行調制轉換。通過內部感器件進行隔離轉換后，再經過解調轉換回隔離前的原始信號，同時對隔離信號的電源進行隔離，以確保轉換后的信號、電源和接地之間的獨立性。

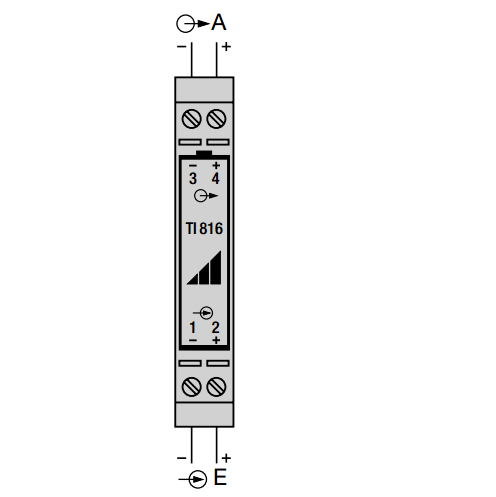

三、信號隔離器接線方法

隔離變送器的接線方式分為有源和無源兩種。無源隔離變送器的輸入端和供電電源均為來自現場的信號線，輸出端接對應的PLC等設備或系統。有源隔離變送器即為在無源隔離變送器的基礎上增加供電電源的接線即可。
